راهنمای انتخاب کابل مخابراتی مناسب برای پروژه‌های شما

امروزه، با پیشرفت سریع فناوری شبکه، انتخاب کابل شبکه نقش اساسی در به حداکثر رساندن کارایی و قابلیت اطمینان شبکه ایفا می‌کند. این یک راهنمای مفید برای هر کسی است که به دنبال درک افزایش‌ها، ویژگی‌ها و کاربردهای کابل‌های شبکه مختلف است. با پوشش موضوعاتی مانند کابل‌های Twisted Pair (زوج سیم به هم تابیده)، Coaxial (کواکسیال) و Fiber Optic (فیبر نوری)، خواننده محدودیت‌های پهنای باند، سرعت و فاصله را درک خواهد کرد. چه شبکه خانگی باشد و چه شبکه در سطح یک شرکت، تصمیم‌گیری در مورد کابل‌کشی شبکه برای اتصال عالی و کارایی ضروری است.

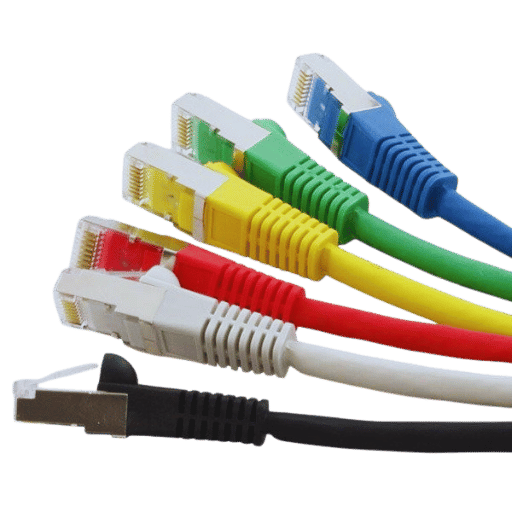

انواع مختلف کابل‌های شبکه کدامند؟

درک کابل‌های اترنت: Cat5e، Cat6 و Cat6a

• Cat5e (ارتقای رده 5): این نوع کابل دارای استانداردهایی تا 1 گیگابیت بر ثانیه (Gbps) برای مسافت 100 متر است. عملکرد آن در کاهش تداخل (crosstalk) در مقایسه با نوع قبلی یعنی Cat5 بهبود یافته است.
• Cat6 (رده 6 پایه): برای مسافت‌های تا 55 متر، Cat6 می‌تواند نرخ انتقال داده را تا 10 Gbps پشتیبانی کند. این کابل در مقایسه با Cat5e عایق‌بندی بهتر و تداخل کمتری دارد که آن را برای کاربردهای با سرعت بالا مناسب می‌سازد.
• Cat6a (پوشش‌دار – رده 6 نت‌تک): این استاندارد محدودیت‌های کاربرد استاندارد قبلی را گسترش می‌دهد و قادر به انتقال 10 Gbps در مسافت 100 متر است. همچنین دارای پوشش عایق بیشتری برای کاهش تداخل و نویز است؛ بنابراین، برای شرایطی که پهنای باند و عملکرد بیشتری مورد نیاز است، توصیه می‌شود.

بررسی کابل‌های فیبر نوری برای مسافت‌های طولانی

نصب و استفاده از کابل‌های فیبر نوری بر انتقال داده با سرعت بالا در فواصل زیاد تمرکز دارد، به همین دلیل برای صنایع مخابرات و شبکه‌های داده بسیار مناسب هستند. به جای استفاده از سیم‌های مسی معمولی که جریان‌های الکتریکی را حمل می‌کنند، فیبر نوری بر انتقال نور متکی است؛ این امر نرخ داده‌ای را القا می‌کند که می‌تواند بیش از 100 Gbps باشد و افت کیفیت سیگنال بسیار کمی داشته باشد. دو نوع طبقه‌بندی که بسیار کارآمد هستند، عبارتند از: Single-Mode (تک حالته) و Multi-Mode (چند حالته).

• فیبر تک حالته (SMF): این نوع فیبر دارای قطر هسته کوچک (تقریباً 8 تا 10 میکرومتر) است که از طریق آن تنها یک حالت نور می‌تواند منتشر شود. به دلیل این ساختار، امکان برقراری ارتباط در فواصل بسیار طولانی تا 40 کیلومتر یا بیشتر فراهم می‌شود، در حالی که پهنای باند مورد نیاز برای این فواصل نیز حفظ می‌گردد.
• فیبر چند حالته (MMF): قطر هسته MMF که حدود 50 تا 62.5 میکرومتر است، امکان انتشار چندین حالت نور را فراهم می‌کند. ویژگی‌های کلی آن شامل فواصل انتقال کوتاه‌تر، تا 300 متر برای OM3 و 400 متر برای فیبر OM4 است، اما برای استقرار شبکه‌های محلی (LANs) و مراکز داده که نرخ داده بالا در فواصل کوتاه مورد نیاز است، کاملاً مناسب است.

استفاده از کابل‌های کواکسیال در شبکه‌سازی مدرن

کابل‌های کواکسیال که معمولاً به آنها coax می‌گویند، نقش مهمی در شبکه‌سازی ایفا می‌کنند، به ویژه در مورد اینترنت پهن‌باند و توزیع تلویزیون کابلی در دنیای دیجیتال. این کابل‌ها از یک رسانای مرکزی، عایق، یک محافظ فلزی و یک روکش تشکیل شده‌اند که محافظت کارآمدی در برابر تداخل الکترومغناطیسی ایجاد کرده و در نتیجه کیفیت سیگنال عالی را ارائه می‌دهد.

• پهنای باند و سرعت: کابل‌های کواکسیال پهنای باند بسیار گسترده‌تری نسبت به کابل‌های زوج سیم به هم تابیده دارند که به افزایش نرخ انتقال داده کمک می‌کند. آنها می‌توانند عملیاتی را که پهنای باند زمانی‌شان به سرعت یک گیگابیت بر ثانیه می‌رسد، انجام دهند و آنها را برای تأمین اینترنت در خانه‌ها و اماکن تجاری کاربردی می‌سازد.
• دوام و کیفیت سیگنال: ترتیب سیم‌ها در کابل‌های کواکسیال به گونه‌ای است که افت سیگنال در فواصل دور به طور قابل توجهی کاهش می‌یابد و بنابراین کیفیت حتی در کاربردهای مسافت طولانی نیز حفظ می‌شود. دوام آنها امکان استفاده در مناطق بیرونی را که در معرض شرایط آب و هوایی یا آسیب فیزیکی قرار دارند، فراهم می‌سازد.
• کاربردها: کابل‌های کواکسیال به طور گسترده در تلویزیون کابلی و اتصال به اینترنت و همچنین در فرستنده‌ها و گیرنده‌های رادیویی و دوربین‌های امنیتی استفاده می‌شوند. حتی با تغییر در سیستم‌های شبکه‌سازی، کابل‌های کواکسیال منسوخ نشده‌اند، به ویژه برای نوسازی آسان سازه‌های قدیمی که نیازی به نگرانی از ادامه حضور ساکنان در طول نصب‌های جدید ندارند.

بهترین نوع کابل شبکه برای شبکه خانگی کدام است؟

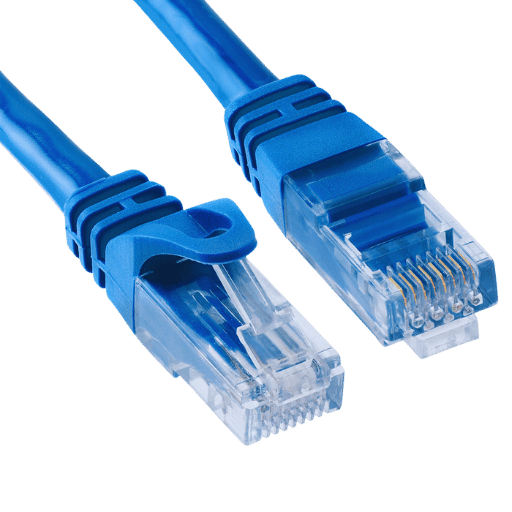

مزایای استفاده از Cat6 در شبکه‌های خانگی

• نرخ داده بالاتر: در محدوده‌های کوتاه، کابل‌های Cat6 امکان انتقال داده با نرخ حدود 10 Gbps را فراهم می‌کنند که برای کاربردهای با ترافیک بالا کافی است.
• کیفیت سیگنال بهبود یافته: جدیدترین سیستم‌های کابل‌کشی ساختاریافته Cat6 دارای تداخل کمتر به دلیل پیچ‌های محکم‌تر هستند که سیگنال‌ها را واضح‌تر می‌کند.
• آمادگی برای آینده (Future Proofing): تقاضا برای کابل‌های Cat6 به دلیل افزایش گسترش، به عنوان برطرف‌کننده نیاز به سرعت شبکه سریع‌تر و بهتر، در حال افزایش است.
• تنوع طول: برای فواصل 10 Gbps، کابل‌های Cat6 می‌توانند برای طول‌های حداکثر 55 متر و برای 1 Gbps حداکثر 100 متر مؤثر باشند و گزینه‌های نصب آسانی را ارائه می‌دهند.
• سازگاری: Cat6 همچنین سازگاری رو به عقب با سطوح دیگر را فراهم می‌کند و امکان استفاده از تجهیزات شبکه موجود را بدون به خطر انداختن کارایی آن فراهم می‌سازد.

نصب کابل اترنت کراس‌اوور برای اتصالات دستگاه

اتصال دو دستگاه با یک کابل اترنت کراس‌اوور می‌تواند با یک فرآیند منظم به شرح زیر انجام شود:

1. مواد مورد نیاز: یک کابل اترنت کراس‌اوور، کانکتورهای RJ45، ابزار سیم‌چین و ابزار تست کابل باید موجود باشند.
2. اتصال دستگاه‌ها: یک سر کابل کراس‌اوور را به پورت LAN دستگاه اول و سر دیگر را به پورت LAN دستگاه دوم وصل کنید.
3. تأیید اتصال: هر دو دستگاه را روشن کنید تا اتصال برقرار شود. چراغ‌های نشانگر اتصال باید روشن شوند که نشان‌دهنده یک پیوند موفق است.
4. تست پایداری: یک ابزار تست کابل می‌تواند برای بررسی پایداری اتصال استفاده شود. این مرحله بسیار مهم است زیرا به شناسایی علت مشکل که سیم‌کشی است، کمک می‌کند.
5. پیکربندی تنظیمات شبکه: در صورت نیاز، تنظیمات شبکه موجود در هر دو دستگاه را به گونه‌ای تغییر دهید که بتوانند در یک زیرشبکه ارتباط برقرار کنند.

شیلددار در مقابل بدون شیلد: کدام را انتخاب کنیم؟

چندین پارامتر باید با دقت در نظر گرفته شوند، از جمله پتانسیل برای تداخل، نوع محیط نصب و بودجه در انتخاب کابل‌های اترنت شیلددار یا بدون شیلد.

کابل‌های زوج سیم به هم تابیده شیلددار (STP) با داشتن لایه‌های اضافی که در کابل‌های دیگر وجود ندارند، اثرات نامطلوب را از بین می‌برند. به همین دلایل، این نوع کابل‌ها بیشتر برای مناطقی که احتمال تداخل بالا دارند، مانند مناطق صنعتی و مناطقی که نزدیک به ماشین‌آلات الکتریکی بزرگ هستند، به فروش می‌رسند.

از سوی دیگر، کابل‌های زوج سیم به هم تابیده بدون شیلد (UTP) فاقد پوشش اضافی هستند و بنابراین ارزان‌تر هستند. کاربرد آنها در خانه‌ها و مناطق با تداخل کم مناسب است، زیرا احتمال وقوع EMI (تداخل الکترومغناطیسی) کم است.

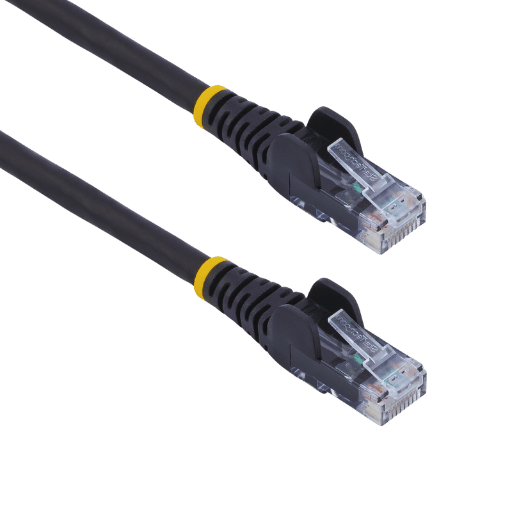

چگونه کابل‌های شبکه را به طور مؤثر نصب کنیم؟

راهنمای گام به گام نصب برای کابل‌های اترنت

1. محل نصب را بشناسید: محیط را بررسی کنید تا سطح تداخل را تعیین کنید تا از کابل STP یا UTP استفاده شود.
2. طول کابل را اندازه‌گیری کنید: ابتدا، طول کابلی را که قرار است استفاده شود، تعیین کرده و مقداری بیشتر برای اتصال و حرکت در نظر بگیرید.
3. ابزار و مواد را جمع‌آوری کنید: ابزارهای مربوطه مانند کابل‌بر، ابزار سیم‌چین، کانکتورهای RJ45 و مواد مربوطه مانند بست کابل و پلیت دیواری را شناسایی کنید.
4. کابل را ببرید: کابل‌بر را برداشته و کابل انتخابی را به طول اندازه‌گیری شده ببرید.
5. انتهای کابل را لخت کنید: با استفاده از یک ابزار لخت‌کننده سیم، حدود 1 اینچ از عایق خارجی سیم را از هر دو ابتدا یا انتهای سیم بدون آسیب رساندن به سیم‌های داخلی جدا کنید.
6. سیم‌ها را مرتب کنید: سیم‌های داخلی را از هم باز کرده و به ترتیب استاندارد T568A یا T568B که مورد نظر است، مرتب کنید.
7. سیم‌های اضافی را ببرید: سیم‌هایی که در کانکتورهای RJ45 قرار می‌گیرند، باید به طول یکسان با تمام سیم‌های دیگر بریده شوند.
8. سیم‌ها را در کانکتور RJ45 وارد کنید: سیم‌های مرتب‌شده را محکم در کانکتورهای RJ45 قرار دهید و این سیم‌ها باید به طور کامل در عمق کانکتور باشند.
9. کانکتورها را پرس کنید: از یک ابزار پرس‌کننده برای اتصال کانکتورها به کابل استفاده خواهد شد.
10. اتصال را تست کنید: ارزیابی‌های عملکرد جامع باید در انتهای فرآیند نصب انجام شود؛ تست کابل‌های نصب‌شده با استفاده از یک ابزار تست کابل انجام می‌شود و عملکرد آن تضمین می‌شود.
11. کابل‌ها را محکم کنید: از بست‌ها، گیره‌ها، یا سایر ابزارها برای دسته‌بندی سیم‌ها روی دیوار یا داخل هر مجرای مورد نیاز استفاده شود.

اشتباهات رایج در طول نصب

کار اولیه و برنامه‌ریزی ناکافی: عدم وجود یک طرح پروژه و طراحی الکتریکی مناسب قبل از نصب کابل‌کشی داده، مشخصه اکثر شکست‌های پروژه است.

استفاده از کابل نامناسب: تعداد قابل توجهی از نصاب‌ها تمایل دارند اینطور فکر کنند که احتمالاً کابل شبکه‌ای که قرار است استفاده شود، اهمیتی ندارد. استفاده از مواد کابل با درجه پایین یا حتی نامناسب برای هدف، برخی از دلایل از دست دادن اتصال از نظر سرعت و تأخیر در آن است.

مستندات ضعیف یا عدم وجود مستندات: پیامدهای سوابق ناکافی در طول فرآیند نصب می‌تواند ناامیدکننده باشد، به ویژه هنگامی که مشکلاتی پیش می‌آید که نیاز به تعمیر سیستم دارند یا اگر در آینده ارتقاهایی در سیستم وجود داشته باشد.

مزایای استفاده از کابل‌های فیبر نوری چیست؟

سرعت و قابلیت اطمینان در شبکه‌های فیبر نوری

به دلیل طراحی، کابل فیبر نوری می‌تواند به نرخ داده بالایی دست یابد که اغلب از چندین گیگابیت بر ثانیه فراتر می‌رود. بنابراین، محدوده انتقال آنها نسبتاً طولانی‌تر با حداقل افت سیگنال است. علاوه بر این، فیبر نوری انتقال داده ایمن و عاری از تداخل الکترومغناطیسی را فراهم می‌کند.

کابل‌های فیبر نوری در مراکز داده

مراکز داده مدرن به شدت به استفاده از کابل‌های فیبر نوری متکی هستند زیرا آنها به ارائه ارتباطات با سرعت بالا و مدیریت داده خوب کمک می‌کنند. با استفاده از آنها، مقادیر زیادی از اطلاعات را می‌توان با تأخیر بسیار کم منتقل کرد، که در خدمات ابری، استریمینگ، و پردازش داده‌ها و تجزیه و تحلیل در زمان واقعی بسیار مهم است.

مقایسه فیبر نوری با کابل‌های اترنت سنتی

در مقایسه با کابل‌های اترنت استاندارد، چندین مزیت متمایز فیبر نوری به چشم می‌خورد، به ویژه سرعت، فاصله و پهنای باند. کابل‌های فیبر نوری سرعت انتقال داده بسیار بالاتری، اغلب بیش از 10 Gbps، را در مقایسه با کابل‌های اترنت استاندارد مانند Cat 5e یا Cat 6 ارائه می‌دهند. همچنین، فیبر نوری از نظر پهنای باند عملکرد بهتری دارد، که با ظهور برنامه‌های داده‌محور ضروری شده است.

چگونه کابل شبکه مناسب را برای تنظیمات خود انتخاب کنیم؟

عوامل مهم: سرعت، فاصله و محیط

در فرآیند انتخاب هر یک از انواع کابل شبکه موجود در بازار، سه عنصر بسیار مهم هستند: سرعت، فاصله و عوامل محیطی.

• سرعت: مقدار انتقال داده را که در آینده نزدیک انجام خواهد شد، در نظر بگیرید. کابل‌های فیبر نوری برای کاربردهای با سرعت بالا مورد نیاز هستند. برای کاربردهای با سرعت کمتر می‌توان از کابل‌های اترنت استفاده کرد.
• فاصله: محدوده دستگاه‌ها را برای اتصال و فاصله سیگنال بین دستگاه‌های داده شده را شناسایی کنید. فیبرها برای مسافت‌های طولانی‌تری که بالاتر از 100 متر استفاده می‌شوند، بهتر هستند در حالی که اترنت در مسافت‌های کوتاه‌تر حدود 100 متر کارایی خوبی دارد.
• محیط: بررسی کنید که منطقه نصب چه چیزهایی دارد که می‌تواند عملیات عادی را مختل کند یا زندگی را به خطر اندازد. حتی در مناطق با تداخل بالا مانند صنایع، می‌توان از فیبر نوری استفاده کرد زیرا آنها تحت تأثیر تداخل الکتروموتور قرار نمی‌گیرند، در حالی که کابل‌های اترنت در جایی که تداخل بسیار کمی وجود دارد، مفیدتر هستند و ارزان‌تر هستند.

سازگار کردن نوع کابل با سخت‌افزار شبکه شما

همخوانی بین نوع کابل و دستگاه سخت‌افزار شبکه مورد استفاده، نیاز به در نظر گرفتن دقیق برخی از مشخصات و ظرفیت‌های دو چیز دارد: کابل‌ها و دستگاه‌هایی که استفاده می‌شوند. برای جلوگیری از تضاد، به موارد زیر توجه کنید:

انواع کانکتور: بررسی کنید که آیا نوع کانکتور کابل برای دستگاه‌های شبکه مناسب است یا خیر. برخی از کانکتورهای اترنت معمولی از یک کانکتور RJ45 برای کابل‌های اترنت تشکیل شده‌اند، در حالی که کانکتورهای فیبر نوری SC، LC یا ST هستند.

پشتیبانی از نرخ داده: مطمئن شوید که کابل‌های شبکه دارای قابلیت‌های مناسبی با توجه به نرخ داده مورد نیاز سخت‌افزار هستند.

معماری شبکه: انواع شبکه‌های مورد استفاده مانند ستاره‌ای یا پیچیده را تعیین کنید.

آماده‌سازی شبکه خود برای آینده با انتخاب کابل مناسب

هنگام انتخاب کابل‌های شبکه، حرکت رو به جلو با پیشرفت‌ها به جلوگیری از استفاده منسوخ کمک می‌کند، که به دلیل افزایش میزان داده مهم است. این مقاله چندین راه حل ممکن را برای تضمین دوام و وضعیت فعال شبکه شما ترسیم می‌کند:

کابل‌هایی را انتخاب کنید که ظرفیت‌های آنها بیشتر از نیاز فعلی است: این به این معنی است که کابل‌هایی را انتخاب کنید که ضعف‌های آنها از قبل شناخته شده است. به عنوان مثال، به جای Cat5e، کاربران ممکن است بخواهند به سراغ Cat6a یا Cat7 بروند.

از فیبر نوری استفاده کنید: اینها کابل‌های ارتباطی هستند و در بیشتر موارد، انواع تک حالته هر دو سرعت انتقال بالاتر و فواصل انتقال طولانی‌تر را بدون از دست دادن کیفیت سیگنال فراهم می‌کنند.

به آینده فکر کنید: مجراها و مسیرهایی را در نظر بگیرید که امکان ارتقاء در آینده را فراهم می‌کند.

سوالات متداول (FAQs)

 عملکرد بهبود یافته در نتیجه دسته‌های مختلف کابل‌های شبکه چیست؟

 دسته‌های مختلف کابل‌های شبکه، از جمله کابل‌های Cat5e، Cat6 و Cat6a، به طور متفاوتی به عملکرد، سرعت و پهنای باند کمک می‌کنند.

 پچ کابل چیست و چه زمانی باید از آن استفاده کرد؟

ج: پچ کابل نوعی کابل اترنت است که به معنای اتصال یک دستگاه فعال به دستگاه دیگر یا یک پنل پچ شبکه یا اتصال یک دستگاه از طریق یکی از لایه‌های شبکه فعال است.

کابل زوج سیم به هم تابیده در شبکه چه کاری انجام می‌دهد؟

 کابل‌های زوج سیم به هم تابیده، به عنوان مثال زوج سیم به هم تابیده شیلددار، برای به حداقل رساندن تداخل امواج الکترومغناطیسی در یک جفت هادی سیم طراحی شده‌اند.

 آیا کابل‌های شبکه اترنت باید برای فواصل طولانی‌تر نیز به کار گرفته شوند؟

 کابل‌های شبکه اترنت استاندارد مانند Cat5e و Cat6 در درجه اول برای فاصله حدود 100 متر استفاده می‌شوند. کابل‌کشی اترنت که از این فاصله فراتر رود، معمولاً استفاده نمی‌شود، مگر اینکه از کابل‌های فیبر نوری یا انواع خاصی از سخت‌افزار شبکه با هدف فواصل طولانی استفاده شود.

پچ کابل‌ها در پیکربندی یک شبکه چه وظیفه‌ای دارند؟

 پچ کابل‌ها در یک پیکربندی شبکه به عنوان دستگاه‌های اتصال عمل می‌کنند که برای اتصال کامپیوترها و آداپتورهای شبکه یا اتصال این دستگاه‌ها به پنل‌های پچ برای تسهیل ارتباط داده در یک LAN استفاده می‌شوند.

 استفاده از کابل اترنت Cat6a در مقابل پچ کابل Cat5e چه مزیتی برای شما دارد؟

کابل‌های اترنت Cat6a در جایی که نیاز به افزایش سرعت شبکه و پهنای باند بیشتر وجود دارد، ایده‌آل هستند.

 کابل زوج سیم به هم تابیده شیلددار در مقایسه با کابل زوج سیم به هم تابیده بدون شیلد چیست؟

 کابل‌های زوج سیم به هم تابیده شیلددار دارای عایق برای حذف هرگونه تداخل الکترومغناطیسی احتمالی هستند؛ از این رو، این کابل‌ها در مکان‌هایی با تداخل زیاد استفاده می‌شوند.

یک کابل کواکسیال ساده چه نقشی در یک شبکه ایفا می‌کند؟

یک کابل کواکسیال ساده در درجه اول برای انتقال سیگنال‌های با فرکانس بالا در نظر گرفته شده و اغلب برای سیستم‌های تلویزیون کابلی، اتصالات اینترنت و سایر کاربردهایی که پهنای باند بالاتر و اتصالات پایدار مورد نیاز است، استفاده می‌شود.

 کابل‌های شبکه چگونه می‌توانند با فناوری Power over Ethernet (PoE) کار کنند؟

 فناوری Power over Ethernet (PoE) به گونه‌ای طراحی شده است که از طریق کابل‌های شبکه کار کند، به طوری که می‌تواند در حین حمل داده، برق را نیز تأمین کند، و به دستگاه‌هایی مانند دوربین‌های IP، APهای بی‌سیم، و سایر دستگاه‌های LAN که برای اتصال به یک شبکه در نظر گرفته شده‌اند، بدون نیاز به چندین منبع برق، امکان فعالیت می‌دهد.
